Componentes de rodamientos Granite Air-: ventajas principales de las aplicaciones para etapas de movimiento de velocidad ultra-alta-

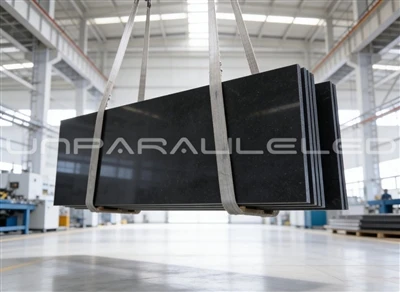

Todos los componentes de granito especiales-que soportan- aire-de UNPARALLELED adoptan granito negro de alta-densidad UNPARALLELED® de desarrollo propio-UNPARALLELED® con una densidad de materia prima de 3100 kg/m³. Con una estructura cristalina densa y uniforme, ofrece propiedades físicas integrales muy superiores en comparación con las bases ordinarias de mármol, hierro fundido y aleaciones de aluminio, adaptándose perfectamente a condiciones operativas de alta-velocidad de 2 m/s y alta aceleración de 3G.
La expansión térmica ultra-baja elimina el desplazamiento de referencia causado por la generación de calor a alta-velocidad
El coeficiente de expansión térmica del granito es sólo un-tercio del del acero. El aumento de temperatura local generado por el movimiento alternativo de las etapas a alta-velocidad y la emisión continua de calor de los motores lineales no deformará las superficies guía-de los cojinetes de aire ni las superficies de referencia-de los cojinetes de carga. Durante el escaneo de alta-velocidad y el funcionamiento continuo de la línea de producción las 24-horas, la planitud y el paralelismo permanecen libres de deriva térmica, lo que garantiza una salida estable de precisión de posicionamiento repetido a nivel nanométrico.
La alta amortiguación natural suprime la resonancia y la vibración de alta-velocidad
La densa estructura cristalina tiene una excelente capacidad de amortiguación de vibraciones, capaz de absorber más del 90 % de la energía de vibración de alta-frecuencia. Las vibraciones auto-generadas por arranques frecuentes-paradas y alternancia de alta-velocidad de las etapas de los cojinetes de aire-, así como la interferencia de vibraciones externas de las bombas de vacío del taller, los manipuladores y los equipos láser circundantes, pueden atenuarse rápidamente mediante bases de granito, lo que evita la desviación de la trayectoria óptica y los datos de inspección bruscos durante el movimiento a alta-velocidad.
No-magnético, limpio y resistente a la corrosión-, apto para salas blancas de semiconductores
Este material natural no-metálico es completamente no-magnético y no absorberá polvo metálico ni restos de corte. Resiste la corrosión por ácidos, álcalis, disolventes fotorresistentes y electrolitos. La superficie está tratada con un pulido especial-sin polvo, sin precipitación de iones metálicos ni trazas de sustancias volátiles, cumpliendo con los estándares de limpieza de semiconductores SEMI. Elimina los riesgos de contaminación de las obleas y las lentes ópticas, adaptándose a escenarios de producción de alta-limpieza, como la inspección de chips y el recubrimiento al vacío.
La dureza ultra-alta ofrece una resistencia al desgaste-duradera y sin degradación de la precisión después de un funcionamiento-a alta-velocidad a largo plazo.
Con una dureza Mohs de 6 a 7, resiste la abrasión y el impacto. Las superficies de referencia de las guías de cojinetes de aire-no sufren desgaste después de-deslizamiento flotante de alta-velocidad a largo plazo, lo que elimina la necesidad de volver a rectificar y calibrar con frecuencia, con una vida útil superior a 30 años. Reduce drásticamente los costos posteriores de mantenimiento y reemplazo de herramientas de medición para los fabricantes de equipos de alto nivel. Todas las materias primas de granito se entregan en nuestro exclusivo depósito de 20 000㎡ para un envejecimiento natural prolongado a fin de liberar completamente la tensión residual interna de la piedra, evitando la deformación lenta de los componentes y los espacios desequilibrados-de los cojinetes de aire bajo cargas-de alta-velocidad a largo plazo.
II. Procesos estructurales integrados de rodamientos de aire-adaptados a requisitos de movimiento dinámico de velocidad ultra-alta-
Las bases de cojinetes de aire-de metal divididas ordinarias sufren de una rigidez débil, fugas de aire en los espacios de empalme y una fácil deformación bajo cargas dinámicas de alta-velocidad. Los componentes de rodamientos de aire-de granito integrados personalizados de UNPARALLELED para etapas de velocidad ultra-alta-integran orificios integrados, guías de rodamientos de aire-cerradas, ranuras de montaje en forma de T-y puntos de referencia de posicionamiento de cargas-pesadas. Múltiples procesos estructurales optimizados se adaptan a condiciones de trabajo de alta-velocidad.
Moldura monolítica integral, alta rigidez para resistir impactos de alta-velocidad
Aprovechando la capacidad de procesamiento de componentes ultra-grandes de la fábrica, producimos bases de rodamientos de aire-de granito integradas con un peso de una sola-pieza de hasta 100 toneladas y una longitud total de 20 metros. Sin empalmes segmentados, la rigidez general aumenta considerablemente. Cuando se somete a una alta aceleración de 3G sin-carga y cargas de impacto de una parada de emergencia de alta-velocidad, la base no se doblará ni deformará. El espacio entre los cojinetes de aire mantiene constantemente una película de aire estable de 5 a 10 μm, lo que elimina el tartamudeo y el desplazamiento de la trayectoria durante el movimiento a alta velocidad.
Proceso de rectificado de precisión para orificios de aceleración integrados-
Los orificios del acelerador de los cojinetes de aire están mecanizados con precisión directamente en el cuerpo de la guía de granito. La posición del orificio, la apertura y la profundidad del acelerador se controlan mediante un pulido a nivel nanométrico-para garantizar una salida de flujo de aire uniforme y estable. En comparación con las estructuras con aceleradores externos, el flujo de aire no se escapa durante el movimiento de alta-velocidad, la fuerza de flotación se distribuye uniformemente, el movimiento funciona suavemente sin deslizamiento-, la fluctuación de velocidad es mejor que 0,01 %, logrando una resolución de movimiento de 1 nm y una precisión de posicionamiento repetido de 50 nm.
Diseño de soporte de rodamiento-de aire-de carga pesada para distribuir uniformemente cargas dinámicas de alta-velocidad
La simulación de tensión de elementos finitos se lleva a cabo de acuerdo con el recorrido de la etapa, la velocidad máxima de operación y la aceleración para optimizar el diseño de los puntos de soporte de los cojinetes de aire- del fondo. Las cargas dinámicas generadas por el movimiento alternativo de alta-velocidad se distribuyen uniformemente por toda la base de granito, lo que evita la concentración de tensiones locales que provocarían el colapso de las superficies guía y la falla de los-cojinetes de aire. Las ranuras en T-y los orificios de montaje roscados personalizables están reservados para adaptarse a los requisitos de ensamblaje de motores lineales, codificadores lineales, módulos de adsorción de vacío y mecanismos de ajuste fino-de seis-ejes.
III. Fabricación e inspección de precisión de cadena completa-para garantizar la precisión de la entrega en etapas de alta-velocidad
UNPARALLELED se adhiere a la filosofía central: "La fabricación de precisión no se puede lograr sin una medición precisa". Con el respaldo de un completo sistema de mecanizado de ultra-precisión, un entorno de producción-libre de polvo-a temperatura constante y un sistema de inspección de metrología de clase mundial-, garantizamos que cada conjunto de componentes de rodamientos de aire-de granito cumpla con los estándares globales de aceptación de equipos para una precisión de alta-velocidad.
El grupo opera dos plantas de fabricación estandarizadas que cubren un área total de 200 000 ㎡, equipadas con un taller de mecanizado de precisión sin polvo-de temperatura y humedad-constante-constante-grado constante-de semiconductores de 10.000㎡. El piso del taller está íntegramente vertido con concreto ultraduro-de grado militar-con un espesor no menor a 1000 mm. Zanjas de aislamiento de vibraciones (500 mm de ancho y 2000 mm de profundidad) rodean el taller, combinadas con sistemas silenciosos de puente grúa para aislar completamente la interferencia de vibraciones y las fluctuaciones de temperatura/humedad durante el mecanizado, garantizando una precisión de rectificado constante y estable para las superficies de referencia de las guías de rodamientos de aire.
La empresa está equipada con cuatro rectificadoras CNC extra-grandes procedentes de Taiwán Nantong, valoradas cada una en más de 500 000 USD, para completar el desbaste de componentes-de cojinetes de aire. Artesanos veteranos en rectificado con más de 30 años de experiencia en la industria terminan manualmente guías de rodamientos de aire y superficies de referencia de rodamientos de carga, confiando en una percepción táctil delicada a nivel de micras para lograr un mecanizado de precisión con planitud nanométrica. Estos artesanos reciben el sobrenombre de "niveles electrónicos ambulantes" por parte de clientes de equipos ópticos y semiconductores de todo el mundo.
La inspección de precisión dimensional completa-antes de la entrega utiliza instrumentos metrológicos internacionales-líderes en el mundo, incluidos los medidores de cuadrante alemanes Mahr de 0,5 μm, los medidores de rugosidad Mitutoyo, los niveles electrónicos suizos WYLER y los interferómetros láser británicos Renishaw. Las inspecciones completas cubren planitud, perpendicularidad, paralelismo, precisión de posicionamiento de los orificios del acelerador y uniformidad de los espacios de los cojinetes de aire-. Todos los instrumentos de medición cuentan con certificados de calibración oficiales emitidos por el Instituto de Metrología de Jinan y el Instituto de Metrología de Shandong, y todos los valores medidos son totalmente rastreables hasta el Instituto Nacional de Metrología de China. Los datos de mecanizado de los productos son compatibles con las principales especificaciones de metrología globales, incluidas DIN, ASME, JIS, GB, BS, GOST y EIE. Los fabricantes de equipos extranjeros no requieren una calibración secundaria, adaptándose a escenarios completos de investigación y desarrollo, producción en masa e inspección de equipos de movimiento de alta-velocidad en todo el mundo.
Ventajas duales de fricción-cojinete de aire libre + granito de alta-estabilidad: sin adherencia-deslizamiento ni retraso en movimientos de alta-velocidad
El aire comprimido forma una película de aire a nivel de micrones-para lograr un soporte flotante sin-contacto con un coeficiente de fricción tan bajo como 0,0005, lo que elimina por completo el efecto de adherencia-deslizamiento de las guías mecánicas. Las trayectorias de movimiento alternativo a alta velocidad y alta aceleración presentan una alta repetibilidad, con un error de posicionamiento dinámico controlado dentro de un rango sub-micrónico, adecuado para escenarios de escaneo de obleas de alta-velocidad, escritura directa con láser y escenarios de medición interferométrica de alta-precisión.
Alto aislamiento de vibraciones + deformación térmica ultra-baja: deriva cero de los datos de inspección en funcionamiento continuo a alta-velocidad
Los sustratos de granito ofrecen un doble rendimiento de amortiguación de vibraciones y estabilidad de temperatura. Las etapas pueden correr ininterrumpidamente a alta velocidad durante 24 horas. En condiciones de trabajo prolongadas y continuas de escaneo e inspección de lotes, los datos de referencia permanecen libres-sin distorsión de imagen-y los datos de inspección saltan-libres, lo que mejora drásticamente la tasa de utilización de la línea de producción continua y el rendimiento del producto.
Limpio, no-magnético y resistente a la corrosión-, adaptado a los entornos hostiles de las salas blancas de semiconductores
A diferencia de las bases metálicas propensas a la magnetización y la precipitación de iones metálicos, los componentes de rodamientos de aire-de granito cumplen con los estándares de control de limpieza de semiconductores. Se adaptan a condiciones complejas de taller con entornos libres de polvo-y disolventes químicos volátiles, como fotolitografía, envasado de obleas, inspección de precisión de baterías y recubrimiento al vacío con perovskita, sin riesgo de contaminar obleas y componentes ópticos.
Larga vida útil y bajo mantenimiento, lo que reduce los costos{0}}del ciclo de vida completo de los equipos-de alta gama
La estructura de soporte-de aire-libre de fricción combinada con superficies de referencia de granito-resistentes al desgaste genera una pérdida por abrasión casi nula, lo que elimina el desmontaje, el re-esmerilado y la calibración frecuentes. El sustrato es resistente a la oxidación-y no sufre deformaciones por fluencia, lo que mantiene una precisión estable después de un servicio prolongado-. Reduce en gran medida el tiempo de inactividad de los equipos para mantenimiento y reemplazo de piezas de repuesto, lo que reduce los costos operativos integrales para los fabricantes de equipos y las fábricas de usuarios finales.
V. Amplios escenarios de aplicación en equipos-de alta gama y reconocimiento del mercado global
Aprovechando múltiples fortalezas centrales, incluidas propiedades de materiales de primera calidad, estructura de cojinete de aire-integrada, precisión de mecanizado nanométrica, aislamiento de vibraciones sin polvo-y compatibilidad metrológica global, los componentes de cojinetes de aire-de granito SIN IGUAL se han convertido en piezas de referencia estándar para etapas de movimiento de velocidad ultra-alta-en todo el mundo, ampliamente aplicadas en todas las categorías de equipos de precisión de alta-final:
Equipos de inspección de semiconductores: etapas de escaneo de defectos de obleas de alta-velocidad, plataformas de inspección óptica AOI, plataformas de motor lineal XY de alta-velocidad para la detección de defectos de empaques por rayos X-;
Equipos de procesamiento óptico y láser: máquinas de escritura directa por láser, interferómetros ópticos, etapas de posicionamiento de alta-velocidad para inspección de lentes de alta-precisión;
Nuevos equipos de inspección de precisión energética: plataformas de inspección de alta-velocidad para separadores de baterías de litio, módulos de vacío de movimiento de alta-velocidad para recubrimientos de película delgada de perovskita;
Laboratorios de metrología y medición de precisión aeroespacial: plataformas de calibración de posicionamiento nanométrico para institutos nacionales de metrología, equipos de medición de precisión de alta-velocidad para componentes aeroespaciales diminutos.
En la actualidad, los componentes de rodamientos de aire-de granito SIN IGUAL se exportan a mercados de equipos de precisión en todo el mundo, brindando un profundo respaldo a las empresas Fortune 500 y a los principales fabricantes mundiales de control de movimiento de precisión, incluidos GE, Apple, Samsung, Bosch, THK, HIWIN, MISUMI y Akribis. Mantenemos una cooperación técnica-a largo plazo en tecnología de referencia de precisión de alta-velocidad con los principales institutos de investigación y autoridades gubernamentales de metrología: la Universidad Nacional de Singapur, la Universidad Tecnológica de Nanyang, la Universidad de Estocolmo, institutos de metrología de Europa, América y Rusia, así como la Universidad de Zhejiang, la Universidad Xi'an Jiaotong, la Academia China de Ciencias y el Instituto de Óptica, Mecánica Fina y Física de Changchun a nivel nacional. La estabilidad dinámica de alta-velocidad, la adaptabilidad libre de polvo-y la compatibilidad metrológica global de nuestros componentes de rodamientos de aire-de granito han obtenido un reconocimiento autorizado de la industria mundial de equipos de precisión.
Conclusión de la industria
Las industrias globales de semiconductores, microfabricación óptica y inspección de precisión de nuevas energías siguen avanzando hacia una mayor velocidad operativa, mayor aceleración y precisión de posicionamiento dinámico a nivel nanométrico-. El rendimiento de los transportadores de referencia para etapas de movimiento de velocidad ultra-alta-determina directamente la precisión dinámica del equipo, el rendimiento de la línea de producción y la confiabilidad a largo plazo-. UNPARALLELED Group defenderá constantemente los valores corporativos fundamentales de "Apertura, Innovación, Integridad, Unidad" y practicará el espíritu empresarial de "Atrévete a tomar la iniciativa; Atrévete a innovar". Repetiremos continuamente procesos de modificación para granito de alta-densidad, diseño estructural integrado de aceleradores de cojinetes de aire-incrustados, tratamiento de superficie libre de polvo-dedicado a semiconductores, molienda a nivel nanométrico-de componentes-de cojinetes de aire-tridimensionales y esquemas de inspección de procesos-completos, y seguiremos mejorando los productos de componentes de cojinetes de aire-de granito adaptados a Nueva-inspección de obleas de alta velocidad-generación, procesamiento láser y nuevos equipos de recubrimiento energético. En el futuro, el grupo profundizará aún más su diseño en la pista de soporte para pruebas comparativas de movimiento de ultra-precisión. Proporcionamos soluciones completas de garantía de precisión para etapas de movimiento de alta-velocidad a fabricantes globales de equipos de precisión de alto-gama a través de componentes estandarizados, ultra-limpios, de alta vibración-, dinámicamente estables a alta velocidad y componentes de referencia de rodamientos de aire-de granito globalmente universales, lo que ayuda a la industria global de fabricación de precisión a superar los cuellos de botella de la precisión dinámica de alta{-velocidad y avanzar de manera constante hacia nuestra visión de desarrollo a largo plazo- "convertirnos en una empresa de clase mundial-confiable y amada por el público".
