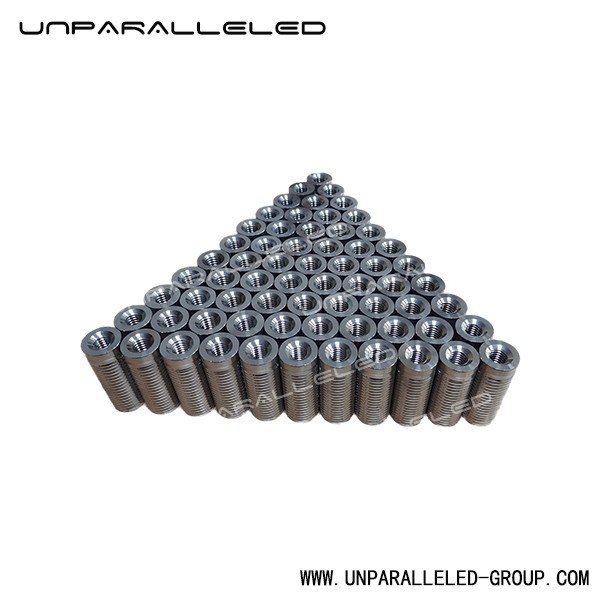

En la ingeniería de montaje de componentes ultraestables, la confiabilidad y estabilidad de la plataforma de medición o ensamblaje son primordiales. El método utilizado para asegurar los componentes críticos no debe comprometer la integridad del material base. UNPARALLELED Group proporciona insertos roscados de grado metrológico-diseñados para estructuras de granito de precisión, cerámica, fundición mineral y UHPC, lo que garantiza una conexión robusta, permanente y resistente a las vibraciones-.
|
Insertos de rosca estándar SIN IGUAL |
||||||
|
Inserto de hilo (M) |
Paso |
Diámetro exterior (φ) |
Diámetro interior |
Longitud de inserción |
Longitud del hilo |
Torsión (NM) |
| M2 | 0.4 | φ6 | 1.6 | 15 | 6 | |
|
M3 |
0.5 |
φ8 |
2.5 |
20 |
10 |
2 |
|
M4 |
0.7 |
φ10 |
3.3 |
25 |
12 |
4 |
|
M5 |
0.8 |
φ12 |
4.3 |
30 |
15 |
8 |
|
M6 |
1 |
φ14 |
5 |
35 |
20 |
10 |
|
M8 |
1.25 |
φ16 |
6.8 |
40 |
25 |
30 |
|
M10 |
1.5 |
φ20 |
8.3 |
45 |
30 |
55 |
|
M12 |
1.75 |
φ25 |
10.3 |
50 |
35 |
95 |
| M14 | 2 | φ25 | 12 | 50 | 40 | |
|
M16 |
2 |
φ30 |
14 |
50 |
45 |
220 |
|
M20 |
2.5 | φ40 | 17.8 |
50 |
50 |
280 |
| M22 | 2.5 | φ40 | 18.7 | 55 | 55 | |
|
M24 |
3 |
φ50 |
21.3 |
55 |
55 |
450 |
|
M30 |
3 | φ50 | 27 |
60 |
60 |
550 |
| M36 | 3.5 | φ60 | 32.5 | 60 | 60 | |
| ... | ||||||
| Material: acero inoxidable 303/304, mirada... | ||||||
|
Los insertos personalizados están disponibles, con dimensiones, pasos y tolerancias según las solicitudes del cliente. |
control de calidad
La ventaja INCOMPARABLE en fijación de precisión
Asegurar sensores, motores, guías lineales o accesorios especializados a una base de precisión requiere algo más que un simple sujetador estándar. Nuestros insertos están diseñados y fabricados bajo los más estrictos protocolos de calidad, lo que refleja nuestro compromiso de que "el negocio de la precisión no puede ser demasiado exigente".
Características y beneficios clave del producto
- Materiales para mayor estabilidad: los insertos estándar están hechos de acero inoxidable No. 304 (otros materiales como aluminio o aleaciones personalizadas están disponibles a pedido). El acero inoxidable 304 ofrece una excelente resistencia a la corrosión, lo que garantiza una longevidad y un rendimiento constante en diversos entornos operativos.
- Unión permanente y de alta-resistencia: los insertos estándar de acero inoxidable 304 se aplican por expertos utilizando una resina epóxica especializada adecuada para bases no-metálicas. Cada lote se prueba rigurosamente en cuanto a resistencia a la tracción para garantizar la máxima resistencia a la tracción-, asegurando que sus componentes permanezcan fijos sin riesgo de desplazamiento.
- Amortiguación de vibraciones: cuando se integran en nuestro granito negro UNPARALLELED® de alta-densidad (≈ 3100 kg/m³), las inserciones contribuyen a las características generales de amortiguación superiores de la base, vitales para tareas de medición de alta-resolución.
- Calidad garantizada: Nuestro proceso de fabricación está certificado por ISO 9001, ISO 45001 e ISO 14001, una combinación única en esta industria que garantiza calidad, seguridad y responsabilidad ambiental.
pantalla de fábrica
Especificaciones técnicas y precisión de instalación.
El montaje de componentes ultra-estable y la profundidad de los insertos roscados son fundamentales para evitar la distorsión del material y garantizar la planitud de la superficie. UNPARALLELED cumple con los estándares-líderes del sector para la integración de inserciones.
Detalles de instalación y posicionamiento
| Característica | Especificación | Nivel de precisión |
| Materiales estándar | Acero inoxidable 304, Aluminio, Personalizado | Alta resistencia a la corrosión |
| Agente adhesivo | Resina epoxi de alta-resistencia | Probado para resistencia a la tracción |
| Retroceso estándar | $0 - 1 mm$ debajo de la superficie base | Diseñado para proteger los hilos durante el uso/manipulación. |
| Opción de descarga (personalizada) | $0.01 - 0.025 mm$ | Se utiliza para requisitos específicos de metrología o alineación. |
| Compatibilidad básica | Granito de precisión, cerámica de precisión, fundición mineral, UHPC | Soporte estructural integral. |
Trabajamos directamente con los clientes para definir el retroceso requerido. Para las aplicaciones más exigentes, podemos ofrecer insertos al ras de la superficie con una tolerancia de solo $0.01 - 0.025 mm$, lo que demuestra nuestro compromiso de nivel nanométrico- con el ensamblaje de componentes.
servicios
Aplicaciones: la columna vertebral de los sistemas de ultra-precisión
Nuestros insertos de granito de precisión son componentes indispensables en cualquier ensamblaje que requiera puntos de montaje rígidos, repetibles y sin-distorsiones.
Estos insertos se utilizan ampliamente en:
- Metrología y medición dimensional: placas de superficie de granito (que sirven como base principal de referencia de metrología), MMC, instrumentos de medición de contornos y máquinas de medición de coordenadas.
- Equipos semiconductores: Etapas de manipulación de obleas, bases de litografía y accesorios de montaje para fabricación de microchips.
- Sistemas láser y ópticos: bases para sistemas láser de femtosegundo/picosegundo, AOI (inspección óptica automatizada) y equipos industriales-de rayos X/CT.
- Automatización de alta-velocidad: puntos de montaje para motores lineales y mesas XY donde el desplazamiento cero bajo carga dinámica es obligatorio.
- Bases de máquinas industriales: integración en grandes bases de máquinas de granito y componentes para perforadoras de PCB y equipos CNC de alta-precisión.
certificados
Mantenimiento y longevidad
Nuestros insertos roscados están diseñados para una integración permanente y requieren un mantenimiento mínimo, manteniendo nuestro compromiso: "Sin trampas, sin ocultaciones, sin engaños".
- Limpieza: Mantenga las roscas limpias de polvo y residuos. Un simple golpe de aire o un paño sin pelusa-es suficiente.
- Inspección: Inspeccione periódicamente la junta epoxi para detectar signos de grietas o astillas, especialmente después de reubicar la base o la máquina.
- Verificación de torsión: al montar componentes, respete las especificaciones de torsión recomendadas para evitar daños en las roscas o el epoxi. No apriete demasiado.
Al elegir los insertos roscados UNPARALLELED®, se asocia con un líder mundial en ultra-precisión que controla cada paso, desde la selección de nuestro granito negro superior de ≈ 3100 kg/m³ hasta el proceso de inserción final,-probado críticamente.
